آموزش دستور ترسیم دایره در سالیدورک
سالیدورک یکی از محبوب ترین نرم افزارهای طراحی سه بعدی امکانات فراوانی را برای طراحی اشکال هندسی فراهم می کند. ترسیم دایره به عنوان یکی از اصول اولیه طراحی نقش مهمی در ساخت مدل های پیچیده تر دارد. در این مقاله به زبان ساده و کاربردی دستور ترسیم دایره در سالیدورک را آموزش می دهیم و نکات ضروری برای استفاده از این ابزار را مرور می کنیم.
چرا ترسیم دایره در سالیدورک اهمیت دارد؟
دایره پایه ای برای بسیاری از قطعات مکانیکی مثل چرخ دنده ها بلبرینگ ها و حتی طراحی اشیاء ساده مانند استوانه ها است. آموزش SOLIDWORKS و دانستن نحوه کار با این ابزار؛ کارایی و سرعت طراحی شما را افزایش می دهد.
ابزارهای ترسیم دایره در سالیدورک
سالیدورک دو نوع اصلی دایره را ارائه می دهد :
- دایره مرکز-شعاع (Center Circle) : دایره ای که مرکز و شعاع آن مشخص است.
- دایره دو نقطه ای (Perimeter Circle) : دایره ای که توسط دو نقطه محیطی تعریف می شود.
شروع به کار با محیط Sketch
برای ترسیم دایره ابتدا باید وارد محیط Sketch شوید :
- نرم افزار سالیدورک را باز کنید.
- روی یکی از صفحات (Front Plane Top Plane یا Right Plane) کلیک راست کرده و گزینه Sketch را انتخاب کنید.
- نوار ابزار Sketch ظاهر خواهد شد.

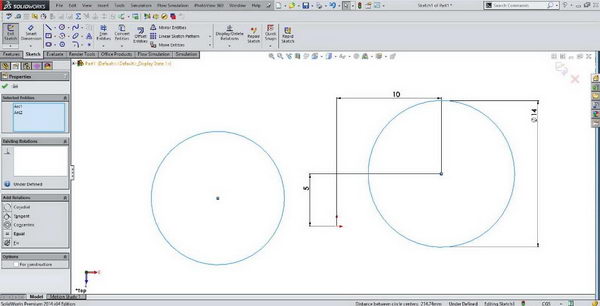

روش اول : ترسیم دایره مرکز-شعاع
- از نوار ابزار Sketch روی ابزار Circle کلیک کنید.
- در صفحه کاری مکان نمای ماوس را به محلی که می خواهید مرکز دایره باشد ببرید و کلیک کنید.
- ماوس را بکشید تا شعاع دایره مشخص شود.
- دوباره کلیک کنید تا دایره رسم شود.
نکته : بعد از ترسیم می توانید با ابزار Smart Dimension شعاع یا قطر دایره را دقیق تنظیم کنید.

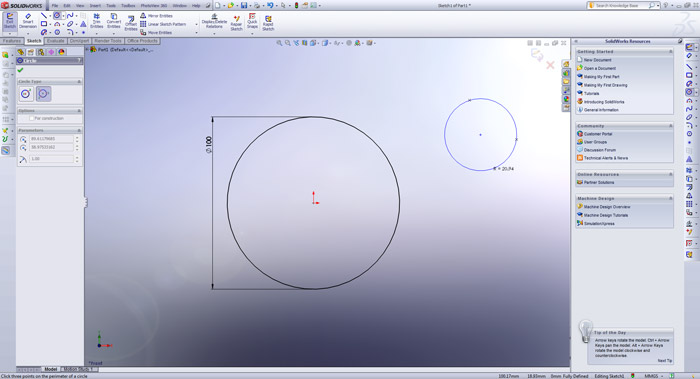

روش دوم : ترسیم دایره دو نقطه ای
- از نوار ابزار Sketch روی فلش کوچک کنار ابزار Circle کلیک کرده و Perimeter Circle را انتخاب کنید.
- اولین نقطه ای که کلیک می کنید به عنوان یکی از نقاط محیط دایره تعریف می شود.
- دومین نقطه محدوده دایره را تعیین می کند.
تنظیم ابعاد و قیدها
پس از ترسیم دایره می توانید آن را با ابزارهای زیر تنظیم کنید :
- Smart Dimension : برای مشخص کردن قطر یا شعاع.
- Relations : برای افزودن قیدهایی مانند هم مرکز بودن مماس بودن یا هم اندازه بودن.
کاربردهای پیشرفته دایره
- Extrude یا Revolve : از دایره به عنوان پروفایل برای ایجاد حجم های سه بعدی استفاده کنید.
- Pattern : دایره ها را در آرایش های دایره ای یا خطی تکرار کنید.
- Reference Geometry : دایره را برای تعریف مرجع های هندسی مثل محور چرخش استفاده کنید.
جدول ابزارهای مهم مرتبط با دایره
|
ابزار |
کاربرد |
|
Circle |
ترسیم دایره با مرکز مشخص |
|
Perimeter Circle |
ترسیم دایره با دو نقطه محیطی |
|
Smart Dimension |
تعیین اندازه های دقیق برای شعاع یا قطر دایره |
|
Relations |
افزودن قیدهای هندسی به دایره |
مشکلات رایج هنگام ترسیم دایره
- عدم نمایش ابزار Circle : مطمئن شوید که در محیط Sketch هستید.
- خطای Over Defined : ممکن است دایره با قیدهای اضافی یا تداخل در قیدها تعریف شده باشد. قیدهای اضافی را حذف کنید.
- عدم تناسب اندازه دایره : از ابزار Smart Dimension برای تنظیم دقیق ابعاد استفاده کنید.
نتیجه گیری
ترسیم دایره در سالیدورک پایه و اساس بسیاری از طراحی های پیچیده است. با یادگیری ابزارهای ترسیم و قیدهای مرتبط می توانید مدل های سه بعدی دقیق و حرفه ای ایجاد کنید. اگر به تکنیک های پیشرفته تری نیاز دارید حتماً از منابع آموزشی اضافی استفاده کنید.
پرسش و پاسخ کاربران
۱. چگونه می توانم دایره ای با شعاع مشخص ترسیم کنم؟
پس از انتخاب ابزار Circle و ترسیم دایره از Smart Dimension برای وارد کردن عدد دقیق شعاع یا قطر استفاده کنید.
۲. چرا دایره من خاکستری یا غیرقابل تغییر است؟
اگر دایره خاکستری است احتمالاً قیدهای زیادی روی آن اعمال شده است. یکی از قیدها را حذف یا اصلاح کنید.
۳. آیا می توان دایره را به سایر اشکال تبدیل کرد؟
بله با استفاده از ابزار Trim یا Convert Entities می توانید دایره را اصلاح یا به خطوط و قوس ها تبدیل کنید.
با تمرین و تکرار مهارت خود را در سالیدورک افزایش دهید و از طراحی های خود لذت ببرید!
